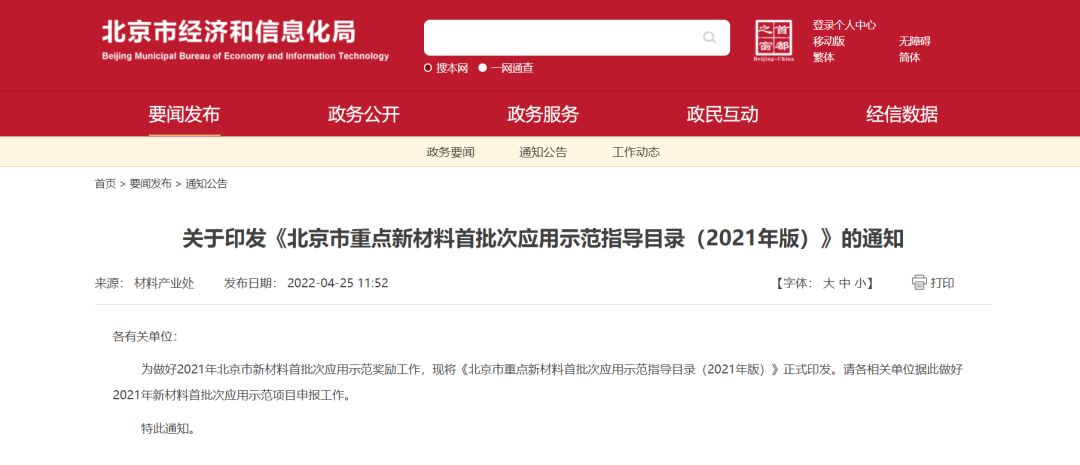

4月25日，北京市经济和信息化局发布《北京市重点新材料首批次应用示范指导目录(2021年版)》的通知。通知中提出6个氢能相关材料，并对性能提出要求。

具体情况如下：

材料名称：燃料电池全氟质子膜

性能要求：质子传导率≥0.08S/cm(GB/T20042.3-2009)，尺寸稳定性(溶胀率，各向)≤7%(GB/T20042.3-2009)，电化学稳定性(1000h)渗氢电流≤10mA/cm2(GB/T20042.3-2009)，复合膜厚度偏差≤±2μm(GB/T20042)。

材料名称：储氢气瓶用碳纤维复合材料

性能要求：(1)车船用燃料电池氢气瓶：工作压力≥35MPa，使用寿命10-15年，质量储氢密度4.0%;(2)无人机用燃料电池氢气瓶：工作压力35MPa，使用寿命5年，质量储氢密度7.0%。

材料名称：氢能源燃料电池用柔性石墨双极板

性能要求：密度>1.9g/cm3，电导率>100S/m，抗压强度>100MPa，腐蚀电流<0.016mA/cm2，热传导系数>10W/(m·K)，抗弯强度>50MPa，透气率<2×10-6cm3/s cm2。

材料名称：燃料电池催化剂

性能要求：铂碳或铂合金催化剂，Pt晶粒尺寸2.5-4.5nm(XRD法)，氧还原反应质量活性≥0.28A/mg·Pt。

材料名称：燃料电池汽车用高纯氢气

性能要求：氢气纯度≥99.99%，水(H2O)≤2μmol/mol，氧(O2)≤2μmol/mol，总烃(按甲烷计)≤1μmol/mol，二氧化碳(CO2)≤1μmol/mol，一氧化碳(CO)≤0.1mol/mol，总氮(N2)≤50μmol/mol。

材料名称：燃料电池用钛基气体扩散层材料

性能要求：材料性能指标：材质：钛(TA2)，孔隙度大于45%，渗透率≥1.5×10-4/Pa·min·cm2;使用性能指标：格雷系数4.5s-8.5s。
